Routing statis di packet tracer
Langkah konfigurasi
1.
Siapkan 2 pc ,2 laptop ,2 switch dan 2 router
2.
Hubungkan client ke switch menggunakan kabel
straight
3.
Hubungkan switch dengan router menggunakan kabel
straight
4.
Dan terakhir router ke router kabel crossover
5.
Untuk langkah pertama beri IP address di tiap
client,sebagi contoh berikut :
6.
Untuk 3 client nya lagi sama prosesnya seperti
di atas,dengan cara double
klik PC >
Dekstop > IP configuration selanjutnya beri IP address, netmask dan gateway
yang di tentukan seperti contoh di atas
7.
Untuk router sama seperti client diberikan IP
address supaya router bisa terhubung. Dengan cara double klik router pilih tab
CLI seperti berikut:
ROUTER 1
husen2>enable
husen2#configure
terminal
Enter
configuration commands, one per line.
End with CNTL/Z.
husen2(config)#interface
fa0/1
husen2(config-if)#ip
address 192.168.1.1 255.255.255.0
husen2(config-if)#no
shutdown
husen2(config-if)#exit
husen2(config)#interface
fa0/0
husen2(config-if)#ip
address 172.16.1.2 255.255.0.0
husen2(config-if)#no
shutdown
husen2(config-if)#exit
husen2(config)#
ROUTER 2
husen2>enable
husen2#configure
terminal
Enter
configuration commands, one per line.
End with CNTL/Z.
husen2(config)#interface
fa0/1
husen2(config-if)#ip
address 192.168.2.1 255.255.255.0
husen2(config-if)#no
shutdown
husen2(config-if)#exit
husen2(config)#interface
fa0/0
husen2(config-if)#ip
address 172.16.1.1 255.255.0.0
husen2(config-if)#no
shutdown
husen2(config-if)#exit
husen2(config)#
Ada cara mudah
pengisian IP router dengan cara seperti berikut ini :
8.
Apabila telah di konfigurasi IP address
nya,selanjutnya routing dengan cara routing static dengan cara seperti berikut
:
#ip route
192.168.1.0 255.255.255.0 172.16.1.2
Untuk router
satunya lagi adalah
#ip route
192.168.2.0 255.255.255.0 172.16.1.1

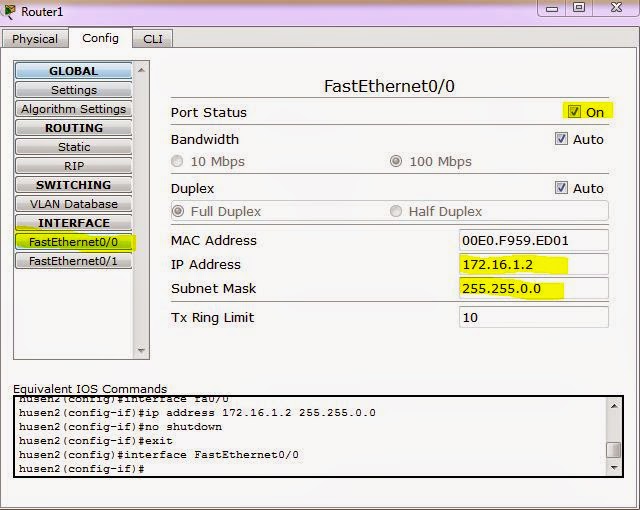

Cara lebihh mudah
dengan double klik route pilih > tab config > static
Dan untuk router satunya lagi sama yang
membedakan network dan next hop
9.
Proses routing telah berhasil,untuk mengecek
kita lakukan ping dencan cara double klik client/PC >Dekstop >Command
prompt > ping ip client
